Инкрементальные энкодеры в корпусе диаметром 60 мм (синусоидальный выходной сигнал, полый вал)
Инкрементальные энкодеры серии E60H посредством операционного усилителя генерируют аналоговый сигнал синусоидальной формы, который используется в контуре регулирования скорости и положения. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения, а выходные сигналы фаз А и В можно умножать с целью повышения точности контура управления положением (сопоставимо с разрешающей способностью более 10000 импульсов).
Основные характеристики
- Корпус диаметром 60 мм, полый сквозной вал диаметром 20 мм
- Аналоговый сигнал синусоидальной формы на выходе операционного усилителя
- Источник питания: 5 В= ±5%
-
Корпус диаметром 60 мм
-
Инкрементальный энкодер
-
Выходной сигнал синусоидальной формы
-
Высокое разрешение
-
Рабочая температура
Доступны функции управления абсолютным положением и параметры настройки множителя

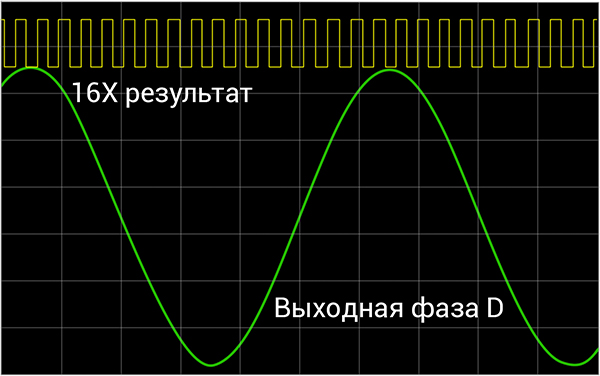

Разрешающая способность энкодеров этой серии составляет 2048 импульсов, при этом для выходных сигналов фаз A и B можно использовать множитель с целью повышения точности управления положением, которая в этом случае сопоставима с точностью систем, обладающих разрешающей способностью величиной более 10000 импульсов. Выходные сигналы фаз C и D можно использовать для расчета абсолютного положения.
Широкий диапазон рабочих температур
Энкодеры этой серии обладают высокой стабильностью в условиях высоких и низких температур: от -20°C до 100°C (в сравнении с предыдущими моделями: от -10°C до 70°C)

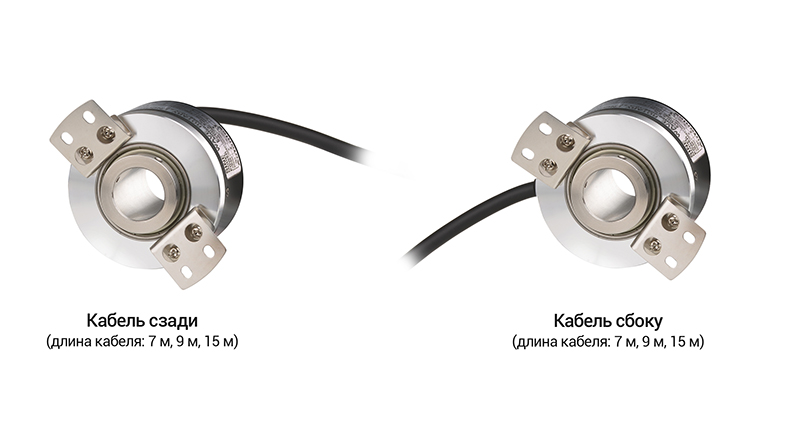

Доступны изделия в исполнении с кабелем сзади или сбоку
Энкодеры этой серии доступны в исполнении с кабелем сзади или сбоку. Длина кабеля составляет 7 м, 9 м и 15 м. Благодаря разнообразию исполнений эти энкодеры можно использовать в различных условиях окружающей среды.
